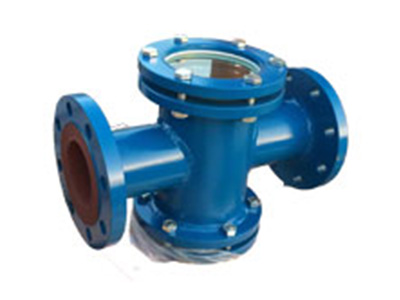

直通視鏡的特性有哪些？有哪些操作方法？

發布時間：2022-08-31發布人：admin

直通視鏡具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。

直通視鏡參照《化工管道手冊》和NB/T 47017-2011《壓力容器視鏡》等有關資料設計制造，也可按設計制造。接管法蘭一般按HG0594-97標準執行。

用途：視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

結構：直通視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。

結構特點：

⑴ 采用J44W-220R DN15高壓截止閥形式，錐面密封，聚四氟乙烯填料密封。

⑵ 閥蓋與閥體有螺栓連接，拆裝方便。

⑶ 閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。

⑷ 整體式閥體，雙閥桿結構，外型布局合理。

⑸ 閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。

⑹ 閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。

安裝使用可控式保溫視鏡時需注意的問題：

⑴ 改進視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。

⑵ 加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。

直通視鏡的使用方法：

⑴清潔處理。在使用前可以用適量酒精棉在其表面輕微擦拭，注意：不要用含有酸性的液體進行清潔，以免腐蝕玻璃外表面。

⑵要正確選擇墊片。環境工作溫度在280度以內的場合，用石棉墊或四氟墊即可，當環境工作溫度超出500℃時，建議選擇石墨墊片。注意：玻璃越厚，所以選擇的墊片厚度也要跟著相應增加。

⑶用力均勻。安裝時不可用力過猛、過大，建議均勻用力按對角線方式鎖緊螺絲。

⑷定期檢查。視鏡玻璃在安裝完畢后，還必須做好定期檢查工作，特別是在含有酸、堿的液體環境中，更是要做好定期檢查玻璃表面受腐蝕程度，以確保一線操作人員的安全。
