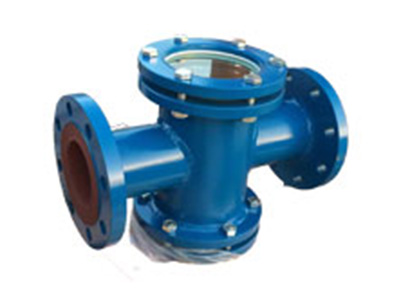

直通視鏡在管道上怎么安裝

發布時間：2022-07-09發布人：admin

直通視鏡是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。

直通視鏡的安裝:

1. 安裝位置的選擇
直通視鏡是安裝在管道中的某一個點上.用來讓員工觀察的,那么位置的選擇就非常重要.如果安裝在一個非常偏的位置,每一次觀察都要轉半天.

2. 高度的選擇
直通視鏡是用來觀察的,主要還是人工觀察為主(少數的是安裝監控設備代替).所以直通視鏡安裝的高度以人員方便的觀察為準.

3. 光線充足
既然是觀察,那么光線是至關重要的一個條件,在黑燈瞎火的位置上是根本看不清楚的.所以直通視鏡必須安裝在光線充足的管道位置上,或者專門配有照明裝置.

4. 直通視鏡鏡片的安裝
視鏡鏡片安裝，確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損壞并且不粘油脂。在緊固螺釘前確保視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘.

5.法蘭或螺紋連接的直通視鏡裝置在工作前要確保密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確保管道與直通視鏡之間的密封墊安裝正確，連接法蘭沒有損壞，并調整好連接螺釘。不僅要確保與視鏡鏡片連接的配件密封良好，還要確保視鏡與管道之間密封均良好。并確保管道內的壓力不超過額定壓力.

6.安裝后不能對直通視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。

直通視鏡的特性

直通視鏡具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。參照《化工管道手冊》和NB/T 47017-2011《壓力容器視鏡》等有關資料設計制造，也可按設計制造。接管法蘭一般按HG0594-97標準執行。

用途：

視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

結構：

視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
