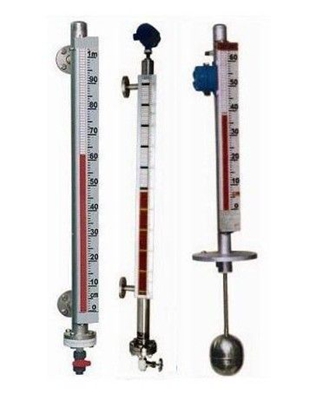

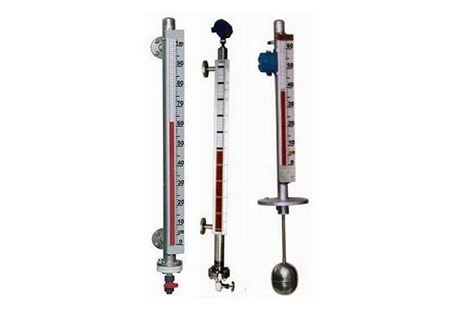

磁翻板液位計

一、產品簡介：
      磁翻板液位計也叫磁性浮子液位計，是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。 磁翻板液位計配置上、下限開關輸出，可實現遠距離報警、限位控制。磁翻板液位計配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器安裝位置的不同，主要有側裝式和頂裝式兩種形式。

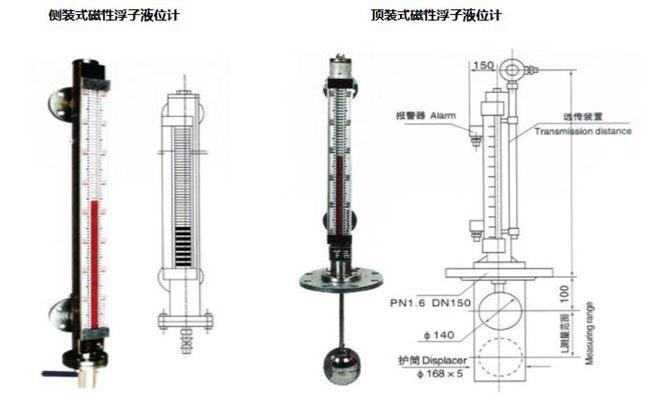

二、產品結構： 三、產品技術參數：

安裝方式	側裝式（UZC型）	頂裝式(UZD型）
主體材質	SS304、SS316、SS316L、襯F4
標尺導管材質	鋁合金
浮子材質	鈦合金
測量范圍	300～15000mm
指示精度	±10mm
介質溫度	-80～350℃	-40～350℃
介質密度	≥0.45g/cm3	≥0.79g/cm3
介質粘度	≤0.4Pa.s對于粘度大的介質或測量溫度低時易結晶的介質可選用加熱夾套型液位計
公稱壓力	0.6～1.6MPa
法蘭標準	HG20592-97 DN20～DN50	HG20592-97 DN150
遠傳距離	0～3000km
限位報警器	AC 220V 50Hz

四、安裝維護：
      1、磁翻板液位計須垂直安裝于容器上，其垂直度偏差應小于3°；
      2、安裝時磁翻板液位計腔體內不允許有異物進入，浮子的上下端不得顛倒；
      3、磁翻板液位計安裝完畢，需用磁鋼進行校正，對磁翻柱引導一次，使零位以下顯示紅色，零位以上顯示為白色；
      4、磁翻板液位計可根據用戶需要配加熱夾套或電伴熱裝置，如用戶訂貨時沒有選擇該選項，而在安裝后自行采用伴熱管路時，必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度；
      5、磁翻板液位計投入運行時，應先打開上引液管閥門，然后，慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
五、訂貨須知：
      訂貨時請確定：1、口徑 2、測量范圍 3、壓力 4、密度 5、溫度 6、法蘭標準，以便給您提供合適的產品。
