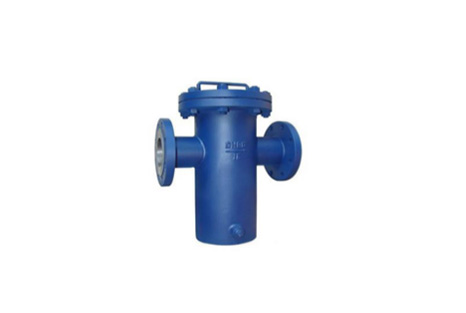

籃式過濾器

一、產品簡介：
       籃式過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到了穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可繼續使用，因此，使用維護極為方便，比較適用于流量比較大的流體輸送管道。
二、產品結構：

	直通平底籃式過濾器（SRBI）	直通弧底籃式過濾器（SRBII）

DN		D1	L	H	H1	H2	過濾面積m2
25	1"	76	180	260	410	160	0.0162
50	2"	108	260	300	560	170	0.0315
80	3"	159	340	400	719	250	0.0590
100	4"	219	400	470	881	300	0.1077
125	5"	273	480	550	1079	360	0.1759
150	6"	273	500	630	1276	420	0.2910
200	8"	325	560	780	1397	530	0.4076
250	10"	420	660	930	1544	640	0.5017
300	12"	450	750	1200	1739	840	0.6800

三、產品技術參數：

型號  Model	SRBI、SRBII	螺帽螺栓  Bolt/Nut	CS 304 316 316L
規格  Size	DN25～500 HG/T20592 PN0.6～5.0 FF、RF	法蘭標準 Flanges	HG GB SH HGJ JB ANSI JIS
殼體材質  Body Materials	CS 304 316 316L	工作溫度 Ambient Temperature	CS:-30～350℃ SS:-80～480℃
濾芯材質  Elment	304 316 316L	制造檢測標準 Manufacture inspection	SH/T3411-2017 HG/T21637-1991
過濾精度 Pore size	10～300(目/in)	連接形式 Jonit type	法蘭連接 對焊連接 螺紋連接 Flange Butt Welding Threaded
密封墊片  Gasket Seal	丁腈橡膠 聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket	外表 Coating	CS:Paint SS:No Paint

四、安裝維護：
       1、籃式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致，適合流量比較大的流體輸送管道；
       2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
       3、清洗雜質時，過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾效果將達不到設計要求；
       4、如發現不銹鋼鋼絲網變形或損壞，應立即拆卸更換。
五、訂貨須知：
       訂貨時請確定以下參數：1、口徑 2、材質 3、工作壓力 4、過濾精度 5、介質 6、法蘭標準，以便提供合適的產品。
