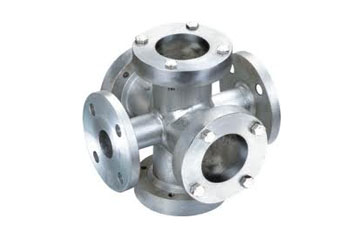

四通視鏡

一、產品簡介：
      視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。四通視鏡觀察面多，可以有多路觀察，操作簡便，在大中口徑、中低壓力的使用領域，它是一種重要的視鏡形式。
二、產品結構：

DN	L/mm	H/mm
25	200	180
40	260	220
50	320	250
65	320	250
80	360	275
100	360	300
150	440	330

三、產品技術參數：

型號 Model	SG-ST	螺帽螺栓 Bolt/Nut	CS 304 316 316L
規格 Size	DN20～300 GB81-95 PN0.6～5.0 FF、RF	法蘭標準 Flanges	HG GB SH HGJ JB ANSI JIS
殼體材質 Body Materials	CS 304 316 316L Glass Fiber	工作溫度 Ambient Temperature	0℃～250℃  0～800℃
玻璃材質 Elment	鋼化玻璃 石英玻璃 Borou silicon Quartz	制造檢測標準 Manufacture inspection	HGS07-101-102
允許急變溫度 Allow mutate	<60℃	連接形式 Jonit type	法蘭連接 對焊連接 螺紋連接 Flange Butt Welding Threaded
密封墊片 Gasket Seal	丁腈橡膠 聚四氟乙烯 金屬墊片 金屬纏繞墊片 石墨墊片 NBR PTFE Metal Gasket Asbestos

四、安裝維護：
      1、四通視鏡是用于觀察化工輸送管道中蒸汽，液體，氣體等的運行狀況，其視窗玻璃應保持干凈無灰塵；
      2、四通視鏡上的視窗玻璃屬易損件，安裝視鏡時要小心輕放，可水平或垂直安裝；
      3、四通視鏡上的玻璃耐溫耐壓有一定的局限性，請嚴格按照產品設計制造要求來操作。
五、訂貨須知：
      訂貨時請確定以下參數：1、口徑 2、材質 3、工作壓力 4、溫度 5、介質 6、法蘭標準，以便給您提供準確合格的產品。
