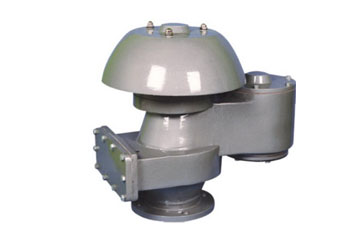

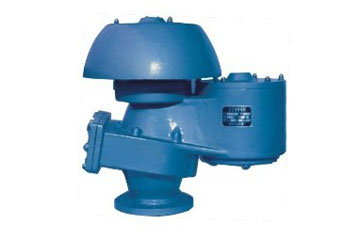

德國式阻火呼吸閥

一、產品簡介：
      根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。德國式阻火呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的一種老式安全設備，是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用，參照國家標準：石油儲罐呼吸閥≤SY/T0511-2011≥檢驗和驗收。
二、產品特點：
     本閥門具有通氣量大，  本閥門有通氣量大，密封性能好，泄漏量小，正負閥盤獨立工作，防爆阻火等特點。

口徑DN	英寸	寬度L/mm	高度H/mm
50	2"	320	320
80	3"	380	350
100	4"	420	380
150	6"	520	450
200	8"	600	520
250	10"	680	600
300	12"	750	650

三、產品技術參數：

型號 Model	QZF-89型	規格 Size	DN50-DN300 PN0.6-PN2.5
殼體材質 Body Materials	AL CS 304 316 316L	導桿材質 Guide Rod	AL 304 316 316L
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封墊片 Gasket Seal	石墨墊片 金屬墊片 聚四氟乙烯  Graphite gasket Medal gasket PTFE
正壓閥盤材質 Positive valve plate	CS 304 316 316L/F4	負壓閥盤材質 Vacuum valve plate	聚四氟乙烯 F4
正壓閥盤壓力 Positive Pressure	+36 mmH2O ~ +1000mmH2O	負壓閥盤壓力 Vacuum Pressure	-25 mmH2O ~ -65mmH2O
壓力等級 Pressure Group	A級 B級 C級 D級 E級	環境溫度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式 Joint Type	法蘭連接 Flange	法蘭標準 Flange Standard	JB GB HG ANSI SH JIS
設計制造檢測標準 Manufacture Standard	SY/T0511-2010 GB/T5908-2005	外表處理 Coating	CS: Paint SS:NO Paint

四、安裝維護：
        1、德國式阻火呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
        2、我公司在德國式阻火呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
        3、呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
        4、德國式阻火呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。
五、訂貨須知：
      訂貨時請確定以下參數：1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量，以便為您提供符合要求的產品。
