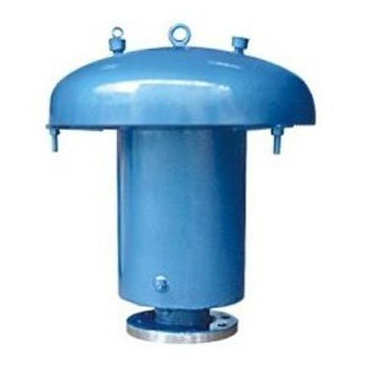

液壓安全閥

一、產品簡介：
      根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器、呼吸閥和液壓安全閥”。液壓安全閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞時呼吸閥發生故障而起保護作用。液壓安全閥一般是與呼吸閥配套使用，在呼吸閥失靈時起通氣作用，參照國家標準：SY/T0511-2010≤石油儲罐呼吸閥≥檢驗和驗收。 液壓安全閥一般的設定壓力為：+200/-49mmH2O。
二、產品特點：
     本閥門具有結構簡單、安全性能穩定、安裝維護方便等特點。

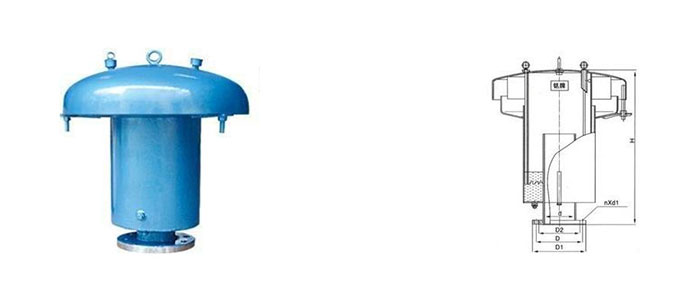

規格	型號	尺寸mm
		d	D	D1	D2	n*d1	H
DN80	GYA	85	150	185	125	8*18	424
DN100	GYA	105	170	205	145	8*18	605
DN150	GYA	148	225	260	200	8*22	705
DN200	GYA	210	280	315	255	12*22	755
DN250	GYA	264	335	370	310	12*26	885
DN300	GYA	325	410	460	328	12*26	925

三、產品技術參數：

型號 Model	GYA	規格 Size	DN50-DN300 PN0.6-PN2.5
殼體材質 Body Materials	CS 304 316 316L	導桿材質 Guide Rod	— — — — — —
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封墊片 Gasket Seal	石墨墊片 金屬墊片 聚四氟乙烯  Graphite gasket Medal gasket PTFE
正壓閥盤材質 Positive valve plate	+180 mmH2O ~ +220mmH2O	負壓閥盤壓力 Vacuum Pressure	-40mmH2O~-65mmH2O
壓力等級 Pressure Group	E級 F級	環境溫度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式 Joint Type	法蘭連接 Flange	法蘭標準 Flange Standard	JB GB HG ANSI SH JIS
設計制造檢測標準 Manufacture Standard	SY/T0511-2010 GB/T5908-2005	外表處理 Coating	CS: Paint SS:NO Paint

四、安裝維護：
        1、液壓安全閥安裝在儲油罐的頂部，與呼吸閥配套使用，以防止呼吸閥發生故障后保護儲罐安全運行。一般立式油罐，液壓安全閥安裝于油罐頂板中央范圍內；
        2、我公司在液壓安全閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部；
        3、液壓安全閥到現場安裝在儲罐頂部后，將適當?shù)囊簤河吞砑舆M(jìn)入筒體內部，待筒體底部排油口有油流出時即為到達設定壓力點；
        4、液壓安全閥安裝于儲罐上一般使用1-3個月，需要定期檢查液壓安全閥頂部是否有液壓油流出，如果有液壓油流出跡象，則證明呼吸閥已經發生故障，需要及時將呼吸閥打開進行檢查維修，以保證液壓安全閥、呼吸閥都處于正常工作狀態，保護儲罐正常運行。同時，還需要對液壓安全閥內部添加適當液壓油以保證液壓安全閥設定壓力準確；
五、訂貨須知：
      訂貨時請確定以下參數：1、口徑 2、材質 3、設定壓力 4、介質 5、法蘭標準 6、數量，以便為您提供符合要求的產品。
