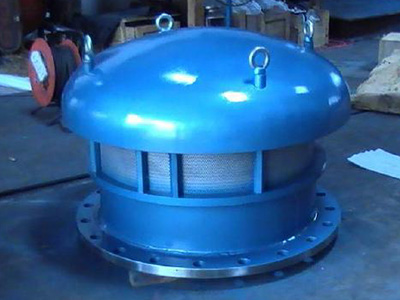

緊急泄放人孔的裝配過程是什么

發布時間：2020-10-26發布人：admin

上海毓翔機械小編先講下緊急泄放人孔對接與法蘭的安裝

緊急泄放人孔法蘭有二種種類，一為平焊法蘭，這時只需操縱對接與法蘭的平整度誤差不超1/100且不超3毫米就可以。必須著重強調的是禁止將法蘭密封面圖立即與路面或安裝服務平臺觸碰，以防止傷到密封面。一般的作法是法蘭與對接的安裝、電焊焊接都會小型變位器上開展。

緊急泄放人孔盲板、軸耳的拼裝

緊急泄放人孔盲板、軸與軸耳必須在緊急泄放人孔法蘭上優先給予拼裝。拼裝全過程為：

（1）先按緊急泄放人孔盲板外圓施工放樣，劃出軸耳切割部位線，還可以按施工放樣制做切割樣版，按樣版開展畫線；

（2）切割軸耳，同時做出.電焊焊接焊縫；

（3）在緊急泄放人孔法蘭上面好密封墊，再蓋上盲板，隨后再拼裝軸耳、軸銷、把手等零件。軸銷的中心線應盡可能與長圓洞軸耳管理中心重疊。焊好軸耳后再卸掉盲板，便于開展緊急泄放人孔與罩殼的安裝。

在罩殼上拼裝緊急泄放人孔

最先要按緊急泄放人孔對接外伸高寬比及補強圈薄厚在緊急泄放人孔對接的四條心網上焊接精準定位筋板，再與筒上的打孔開展預拼裝。必要時要?dú)飧钫{(diào)整焊縫處直徑，使對接成功裝進且安裝環隙適當均勻。

緊急泄放人孔與罩殼的角焊縫因?yàn)橛醒a(bǔ)強圈而促使無損檢測技術無法執行，該角焊縫的品質關鍵在于焊縫的潔凈度及規格精密度。而拙劣的焊接品質又會導致泄露，乃至安全風險。因而，對緊急泄放人孔的安裝整個過程，包含畫線、氣割、修磨、拼裝、電焊焊接、查驗等各階段必須用心做好紀錄，確立品質義務。

上海毓翔機械小編提議在緊急泄放人孔拼裝后在電焊焊接前，針對厚壁器皿尤其是塔器，內部事先采用支撐點結構加固，防止焊后踏陷。
