直流式T型過濾器結構特征分析

發布時間：2020-07-22發布人：admin

直流式T型過濾器是石油化工設備制造行業中常見的一種管道過濾器，其構造簡易，制做便捷，特性比較穩定，適用過濾各種各樣工作狀況下的物質，在石油化工行業中獲得普遍采用?，F(xiàn)階段在石油化工行業中采用的直流式管路T型過濾器全是根據石油化工行業設計標準的，即過濾芯選用平面插座型，濾座是順著管路內徑而做成的U型濾座。下邊上海毓翔公司小編主要剖析下其結構類型。

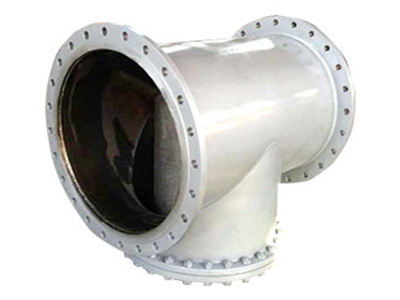

直流式T型過濾器屬于水過濾器設備行業，其主要由三通管、法蘭、法蘭蓋、過濾芯和濾座等構成。

1、直流式T型過濾器法蘭布置在三通管的凸起管型的支管上，法蘭蓋安裝于法蘭上，并在上述法蘭蓋上布置污水口，過濾裝置濾座為橢圓形濾座，橢圓形濾座斜置在三通管的直通管型的內部，T型過濾器過濾芯為圓柱狀過濾芯，在上述圓柱狀過濾芯的下邊設立與上述橢圓形濾座傾斜度配對的陡坡，上述圓柱狀過濾芯置放于三通管的凸起管型的內部，并通過上述橢圓形濾座固定。

2、直流式T型過濾器三通管的直通管型具備一個進口和一個出口，橢圓形濾座的上方安裝在上述出口與上述三通管的凸起管型的拐角處，上述橢圓形濾座的下方斜放到直通管型挨近上述進口的直通管壁上，上述圓柱狀過濾芯固定安裝在橢圓形濾座上。

上海毓翔公司小編覺得與目前的T型過濾器相比較，直流式T型過濾器通過把原來的平面插座型的過濾芯設計方案成圓柱狀過濾芯，把原來的U型濾座設計方案成橢圓形濾座，而利用圓柱狀過濾芯來完成擴大過濾面積的目地，安裝橢圓形濾座來完成與圓柱狀過濾芯的相互配合。跳出來原來T型過濾器規范的限制，對過濾芯及濾座進行了改善，給拆換過濾芯產生了便捷，另外節約了資源。
