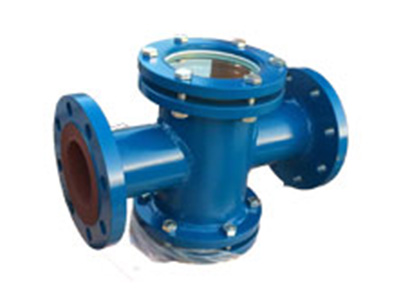

如何選擇合適的直通視鏡法蘭密封

發布時間：2021-09-07發布人：admin

毓翔小編提醒大家一定要注意直通視鏡與管路或設備間的連接方式要選擇合適的，否則會直接影響到管道與直通視鏡產生跑、冒、滴、漏現象的機率。

直通視鏡法蘭密封面樣式的選擇，主要考慮管道壓力、溫度、介質,綜和各種情況,選一個性?xún)r(jià)比最為理想的樣式.

方法

突面：表面是一個光滑的平面，也可車制密紋水線。密封面結構簡單，加工方便，且便于進行防腐襯里。但是，這種密封面墊片接觸面積較大，預緊時墊片容易往兩邊擠，不易壓緊。直通視鏡用在壓力PN≤2.5MPa管路上的時候可以選用.

凹凸面：密封面是由一個凸面和一個凹面相配合組成，在凹面上放置墊片，能夠防止墊片被擠出，故可適用于壓力較高的場合。直通視鏡用在壓力PN>2.5MPa的管路上時優先選用此種密封形式.

榫槽面：密封面是由榫和槽所組成的，墊片置于槽中，不會被擠動。墊片可以較窄，因而壓緊墊片所需的螺栓力也就相應較小。即使用于壓力較高之處，螺栓尺寸也不致過大。因而，它比以上兩種密封面均易獲得良好的密封效果。密封面的缺點是結構與制造比較復雜，更換擠在槽中的墊片比較困難。榫槽密封面適于易燃、易爆、有毒的介質以及較高壓力的場合。當壓力不大時，即使直徑較大，也能很好地密封;

全平面：與環連接面全平面密封適合于壓力較小的場合PN≤1.6MPa；

環連接面：主要用在帶頸對焊法蘭與整體法蘭上，適用壓力范圍為6.3MPa≤PN≤25.0MPa。

其它類型密封面：對于高壓容器和高壓管道的密封，密封面可采用錐形密封面或梯形槽密封面，它們分別與球面金屬墊片（透鏡墊片）和橢圓形或八角形截面的金屬墊片配合。密封面可適用于壓力較高的場合，但需要的尺寸精度和表面光潔度高，不易加工

毓翔小編提醒大家注意：由于直通視鏡的使用壓力相對較低,一般不選用后三種密封樣式,只是在管路上已經有此類密封形式的配套法蘭的時候,才選用這幾樣密封形式.
