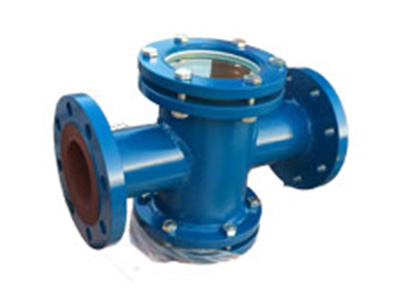

直通視鏡怎么選型

發布時間：2021-08-04發布人：admin

毓翔小編給大家普及一下，直通視鏡是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。

直通視鏡經常用于石油、化工、化纖、制藥等生產管路中。一般以法蘭連接形式為多，其殼體材質和連接管道的材質一致，以碳鋼和不銹鋼材質居多，視鏡的材質有石英玻璃，有機玻璃和鋼化玻璃幾種，按壓力容器視鏡標準制造。

直通視鏡的整體制造目前還沒有統一的標準，選型主要參考連接管道的公稱通徑和公稱壓力，如DN20PN10,DN25PN16,DN40PN16等等，玻璃視鏡的標準可以參考HGJ501-502-86壓力容器視鏡制造標準。

選購時，首先要了解一下使用管道的壓力、溫度、介質的腐蝕性，然后根據使用情況來具體的分析選擇。

直通視鏡大體上有兩種，一種是玻璃管式的，它的視野大，透光性好，結構簡單，性價比較高，但它的壓力較低（一般不超過六公斤），由于結構簡單，玻璃管爆裂的情況也相對較多；

另一種是玻璃板式的直通視鏡，它的使用壓力較高，由于玻璃視窗完全脫離了管道的各種應力之外，相對的使用壽命也較高，它在更換與維修也比較方便，但是結構復雜，造價較高。

另外普通的鋼化玻璃的使用溫度在0-200度之間，使用溫度超過的話，就得選用高硼硅或是石英的耐高溫玻璃；還有根據介質的腐蝕性選一種性價比較高的視鏡材質。最后根據實際情況選好視鏡與管道的連接方式，大抵有法蘭、螺紋、焊接、快裝等。

毓翔小編了解到雖然直通視鏡作為管道附件的作用僅限于觀察管道內介質流動情況，結構相對簡單，但通過在視窗內加裝葉輪裝置、浮球、擺板等小部件，就賦予了管道視鏡一些簡單的介質流向、流量等指示作用，使其更加實用。因此也有了葉輪視鏡、浮球視鏡、擺板視鏡、直通視鏡等一些功能不同的直通視鏡型號。
